LDI超高精度三維激光掃描測量系統

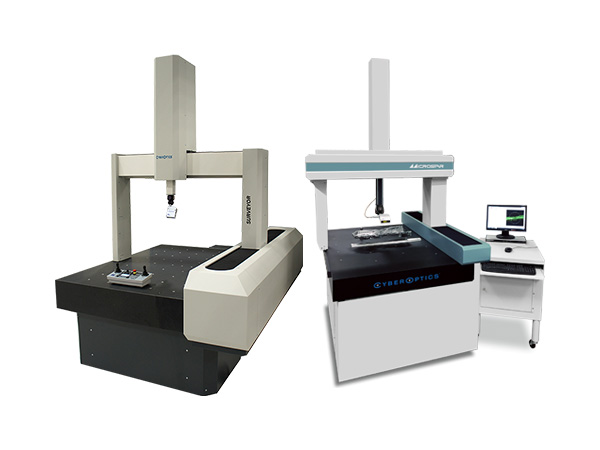

美國 LDI（Laser Design Inc） 是全球三維激光掃描領域的先鋒，其旗艦產品 Surveyor-XS 系列激光掃描系統是優秀的高端激光掃描系統，代表了新一代數字激光掃描技術的典型應用，掃描精度高達 0.01mm，是先進的高速線激光掃描測量系統。同時，XS 系統也是一臺傳統高端三坐標測量系統，可以用于更高精度要求的關鍵尺寸的接觸測量。
|
|
傳統 CNC 三坐標測量機 | LDI-XS 超高精度激光掃描系統 |
|---|---|---|
| 測量方式及精度 | 硬測頭接觸測量，測量精度通常在 0.003~0.005mm |
兼容2種工作模式： - 接觸測量：等同三坐標的硬測頭測量 - 激光非接觸掃描，精度一般在 0.01~0.02mm 左右 |
| 工作方式 | 自動，CNC | 自動，CNC |
| 采樣速度 | 每秒1點或更少，接觸掃描可達每秒數點 | 每秒多達 128000 點（激光掃描模式） |
| 使用效率 | 適合少量關鍵尺寸的測量。測量多特征時非常費時，一個中等復雜的精密注塑件檢測可能需要數天時間 | 可以作為傳統三坐標機使用。但在做全尺寸測量時有更大的優勢，掃描檢測的效率是傳統三坐標測量的五至十倍以上 |
| 每小時服務參考費用 | 約 100美元/時 或 500元人民幣/時 | 全尺寸測量時，掃描一小時可以完成接觸測量十小時以上的工作量。每小時約 150 美元或 800 元人民幣 |
| 結論 | 高精度激光掃描可以產生傳統三坐標測量機八倍以上的效益 | |
XS 超高精度激光掃描測量系統的一般配置包括標準數控三坐標測量機身、激光掃描測頭、運動控制系統、掃描控制和數據處理計算機、SSC 掃描控制軟件等，另外還有第四軸旋轉平臺、自動測頭座、產品掃描輔助工裝、Geomagic 或其它第三方數據后處理和檢測軟件等可供選配。XS 系統具備以下主要特點：
超高精度快速掃描：基于美國 LDI（Laser Design Inc.）激光掃描專利技術和德國 Zeiss 或 Wenzel 高精度三坐標測量技術的超高精度激光掃描解決方案，是目前市場同類產品中精度極高的三維激光快速掃描測量系統，掃描精度可達 0.01mm，可以滿足絕大多數工業產品尺寸檢測的需要。
全自動掃描：選配雷尼紹 Renishaw PH10M 全自動測頭和高精度第四軸旋轉臺，可以完成無人值守的全自動掃描測量，大大提高測量效率、降低檢測人員的勞動強度。
全功能測量機：XS 系列激光掃描系統同時也是一臺完整的三坐標測量系統，可以在 CMM 測量軟件中完成高精度接觸式測量，是傳統測量和非傳統高速掃描的完美結合。
高性?xún)r(jià)比：LDI 激光掃描測頭可以同時用于 SPACE 等關節臂式測量機，實現高效現場測量。一套激光掃描測頭可以用在不同場合，大大提高 LDI 產品的使用回報。
完善的本地售后支持體系：XS 系列由中國激光掃描先驅之一的新力科技與 LDI 公司共同推出，新力科技通過以服務為導向的 SGKS 實驗室為該產品客戶提供完善的本地化售后支持服務。
技術參數
SLP2000 掃描寬度可達 500mm
激光測頭可與關節臂配接、共用
采用雙 CMOS 接收器結構
測頭內部無活動部件，系統結構簡單、可靠
